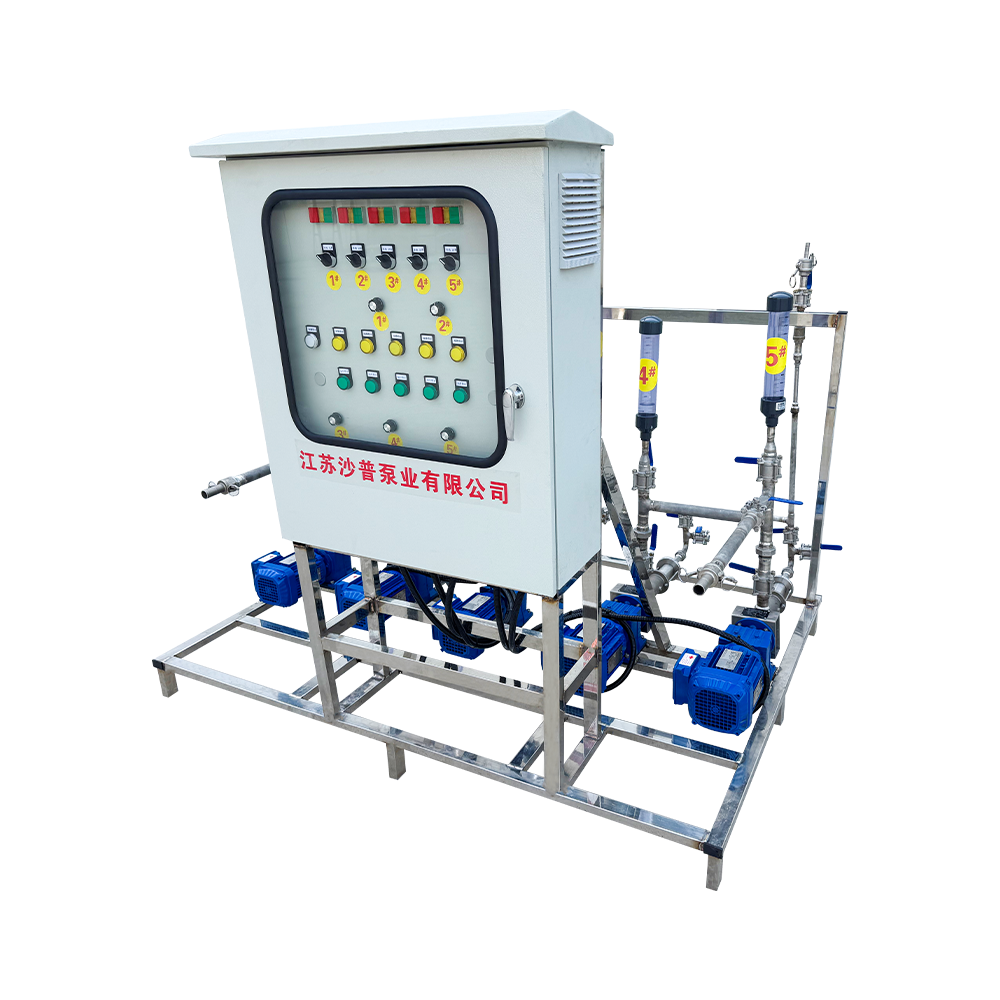

Насосная станция для жидкостной системы

Винтовые насосы представляют собой семейство роторных насосов объемного действия, в которых для перемещения жидкостей используется один или несколько резьбовых роторов (винтов), вращающихся внутри неподвижного корпуса. Вместо того чтобы полагаться на высокоскоростные рабочие колеса или шестерни, они задерживают жидкость в полостях между резьбой винта и корпусом, а затем плавно выталкивают ее вперед по мере вращения винтов. Это обеспечивает им превосходную способность к самовсасыванию, низкую пульсацию и способность выдерживать широкий диапазон вязкости. В зависимости от количества винтов их обычно делят на одновинтовые, двухвинтовые и трехвинтовые насосы, каждый из которых имеет свои особенности, соответствующие различным промышленным потребностям. Одновинтовой насос, также известный как насос с прогрессивной полостью, состоит из металлического ротора, вращающегося внутри эластомерного статора. Ротор и статор образуют ряд герметичных полостей, которые перемещают жидкость в осевом направлении с плавным, почти безпульсационным действием. Он работает на низких и средних скоростях и обеспечивает умеренные скорости потока, обычно выдерживая давление до 20–30 бар (специальные конструкции рассчитаны на более высокое давление). Его основные преимущества заключаются в работе со сложными жидкостями: высоковязкими материалами, такими как шлам и тесто, абразивными суспензиями или чувствительными к сдвигу продуктами, такими как пищевые пасты и краски. Поскольку полости могут пропускать мелкие твердые частицы и волокна без засорения, они являются хорошим выбором для очистных сооружений сточных вод, систем дозирования химикатов, пищевой промышленности (фруктовое пюре, шоколад, мясной фарш), хвостов горнодобывающей промышленности и транспортировки бурового раствора с нефтяных месторождений. Простота насоса также облегчает его обслуживание даже в грязных условиях. Двухвинтовой насос оснащен двумя взаимозацепляющимися винтами, которые вращаются в противоположных направлениях (или в одном направлении в некоторых конструкциях) внутри корпуса с узким зазором. Винты толкают жидкость вдоль оси, обеспечивая среднюю и высокую скорость потока и давление до 50–80 бар в широком диапазоне скоростей. Его отличает универсальность: он может перекачивать жидкие, несмазывающие жидкости, такие как вода или растворители, а также тяжелую сырую нефть или патоку, поскольку подшипники можно смазывать отдельно. Он также обрабатывает газожидкостные смеси с меньшей пульсацией, чем шестеренчатые насосы. Это делает его чрезвычайно популярным при наддуве нефте- и газопроводов, транспортировке сырья для нефтеперерабатывающих заводов, перекачке судовых грузов и транспортировке промышленных смазочных материалов или пищевых масел. Прочная конструкция и способность работать всухую в течение коротких периодов времени (при правильном проектировании) повышают надежность устройства при выполнении сложных непрерывных работ. В трехвинтовом насосе используются три винта - один главный винт с приводом и два натяжных винта - которые сцепляются друг с другом, образуя непрерывную уплотнительную линию. Такая конструкция обеспечивает исключительно устойчивый, малошумный и невибрирующий поток даже при высоких скоростях вращения. Он обеспечивает высокую объемную эффективность и может создавать очень высокое давление, часто от 100 бар до 200 бар и более. Однако лучше всего он работает с чистыми смазочными жидкостями, поскольку винты используют саму жидкость для внутренней смазки и охлаждения. Его выдающиеся характеристики с точки зрения стабильности давления и бесшумной работы делают его предпочтительным выбором для гидравлических силовых установок, систем впрыска топлива, контуров смазки турбин, подачи топлива в судовые двигатели и перекачки промышленного масла высокого‑давления. Благодаря минимальному количеству движущихся частей и превосходной износостойкости эти насосы обеспечивают длительный срок службы и низкие эксплуатационные расходы при использовании в предполагаемых условиях использования в качестве чистой жидкости. Три перечисленных выше типа являются наиболее распространенными. Кроме того, существуют также многовинтовые насосы (например, четырехвинтовые и пятивинтовые конструкции), используемые для специальных применений высокого давления и высокой производительности. Короче говоря, выбор правильного винтового насоса зависит от вязкости, производительности, содержания твердых веществ и требуемого давления жидкости. Одновинтовые насосы отлично подходят для работы с толстыми и грязными средами, двухвинтовые насосы охватывают самый широкий диапазон вязкости, включая несмазочные материалы, а трехвинтовые насосы не имеют себе равных для чистой смазки под высоким давлением. Все три конструкции обладают основными преимуществами: плавным потоком, хорошей самовсасывающей способностью и надежной работой, что делает винтовые насосы надежным решением для множества отраслей промышленности.

Это одновинтовой транспортный насос, основными рабочими компонентами которого являются эксцентриковый винтовой винт (называемый ротором) и винтовая втулка (называемая статором) с двухспиральной поверхностью на внутренней поверхности. Принцип работы заключается в следующем: когда электродвигатель приводит во вращение вал насоса, винт вращается вокруг своей оси, одновременно катясь по внутренней поверхности втулки, образуя тем самым герметичные камеры насоса. При каждом обороте шнека жидкость внутри герметичной камеры продвигается на один шаг. По мере того как шнек продолжает вращаться, жидкость по спирали перемещается из одной герметичной камеры в другую и в конечном итоге выгружается из корпуса насоса. Винтовой насос — это новый тип оборудования для перекачки жидкости, который обладает такими преимуществами, как простая конструкция, безопасная и надежная эксплуатация, простота использования и обслуживания, непрерывный и равномерный слив и стабильное давление.

1) Широкий диапазон давления (0-24 бар) и расхода (от 1 л/ч до 200 м3/ч); 2) Способен работать с широким спектром жидкостей и диапазонов вязкости; 3) Отличная производительность всасывания с возможностью самовсасывания; 4) Равномерный и непрерывный поток с минимальной вибрацией и низким уровнем шума; 5) По сравнению с другими роторными насосами он менее чувствителен к вовлеченному воздуху и загрязняющим веществам; 6) Прочная конструкция, простая установка и обслуживание.
